    2. 滑移頂梁液壓支柱

      產品名稱:滑移頂梁液壓支柱

      聯系電話:0516-85755840

      錄入時間:2022-5-11 16:08:41

      詳情介紹

      滑移頂梁液壓支架支柱系列

        一、用途
        滑移頂梁液壓支架支柱與滑移頂梁液壓支架配套使用,是液壓支架的主要支撐承載部件,支柱支撐梁體,通過對頂梁的支撐承接工作面頂板的壓力并保持恒阻,支柱主要由活柱、柱帽、油缸、底座等組成,通過液控單向閥和安全閥的控制,提升柱體,實現***高、***低采煤的高度。
        二、使用環境及工作條件
       ?。?)煤層傾角≤25°;
       ?。?)底板不宜過軟,支柱壓入深度以不惡化底板狀況,以不影響支架提柱為限,否則,應配備柱鞋。
        三、技術特征
        本系列產品執行MT112.1—2006《礦用單體液壓支柱》標準。
        型號含義:例如:DH28-650/140S
        D代表單體液壓支柱;    H代表配套滑移頂梁液壓支架;   S代表雙作用;
        28表示支柱的***大高度為28 dm;    650為支柱的額定工作阻力(KN);
        140為支柱的油缸內徑。


        φ140缸徑滑移頂梁液壓支架支柱系列規格及主要技術特征見下表:


      項   目

      型   號

      ***大
      高度
      (mm)

      ***小
      高度
      (mm)

      工作
      行程
      (mm)

      工作
      阻力
      (KN)

      重量
      (kg)

      支 柱 工
      作 范 圍
      (mm)

      額工壓 力
      (MPa)

      泵站
      壓力
      (MPa)

      初撐力
      (KN)

      工作
      液體

      回柱
      方式

      DH08-650/140S

      800

      700

      100

      650

      82.1

      700~800

      42.2

      31.5

      484.9



      遠距離和近距離

      DH10-650/140S

      1000

      800

      200

      88.6

      800~1000

      DH12-650/140S

      1200

      900

      300

      95.1

      900~1200

      DH14-650/140S

      1400

      1000

      400

      101.3

      1000~1400

      DH16-650/140S

      1600

      1100

      500

      108

      1100~1600

      DH18-650/140S

      1800

      1200

      600

      114.3

      1200~1800

      DH20-650/140S

      2000

      1300

      700

      120.7

      1300~2000

      DH22-650/140S

      2200

      1400

      800

      127.2

      1400~2200

      DH24-650/140S

      2400

      1500

      900

      133.7

      1500~2400

      DH26-650/140S

      2600

      1600

      1000

      139.8

      1600~2600

      DH28-650/140S

      2800

      1700

      1100

      148.5

      1700~2800

      DH30-650/140S

      3000

      1825

      1175

      154.5

      1825~3000

      DH31.5-550/140S

      3150

      1900

      1250

      550

      159.3

      1900~3150

      35.7

      DH33-550/140S

      3300

      1975

      1325

      164

      1975~3300

      DH35-550/140S

      3500

      2075

      1425

      171

      2075~3500



        三、結構
        液壓支柱由1活柱、2螺栓、3彈墊、4液控單向閥、5安全閥、6防塵圈、7柱帽、8蕾形密封圈、9活塞桿導向環、10  O形圈、11擋圈、12(21)連接鋼絲、13油缸、14鼓形密封圈、15活塞擋圈、16下?lián)跞Α?7活塞導向環、18支撐環LW形、19底座、20蕾形圈用擋圈、22銷軸、23開口銷等零部件組成。(圖一)



      φ140缸徑滑移頂梁液壓支架支柱



        φ125缸徑滑移頂梁液壓支架支柱系列規格及主要技術特征見下表:


      項   目

      型   號

      ***大
      高度
      (mm)

      ***小
      高度
      (mm)

      工作
      行程
      (mm)

      工作
      阻力
      (KN)

      重量
      (kg)

      支 柱 工
      作 范 圍
      (mm)

      額工壓 力
      (MPa)

      泵站
      壓力
      (MPa)

      初撐力
      (KN)

      工作
      液體

      回柱
      方式

      DH14-500/125S

      1400

      960

      440

      500

      90.7

      960~1400

      40.74

      31.5

      386.56



      遠距離和近距離

      DH16-500/125S

      1600

      1060

      540

      97.2

      1060~1600

      DH18-500/125S

      1800

      1160

      640

      102.7

      1160~1800

      DH20-500/125S

      2000

      1260

      740

      109.2

      1260~2000

      DH22-500/125S

      2240

      1380

      860

      117.2

      1380~2240

      DH25-500/125S

      2500

      1510

      990

      126.2

      1510~2500

      DH28-500/125S

      2800

      1660

      1140

      134.5

      1660~2800

      DH31.5-450/125S

      3150

      1850

      1300

      450

      147.3

      1850~3150

      36.67

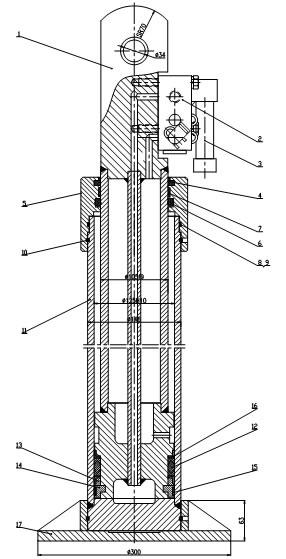

        液壓支柱由1活柱、2液控單向閥、3安全閥、4防塵圈、5柱帽、6蕾形密封圈、7活塞桿導向環、8  O形圈、9  O形圈用擋圈、10連接鋼絲、11油缸、12鼓形密封圈、13活塞擋圈、14外卡鍵、15活塞導向環、16LW形支撐環、17底座零部件組成。



      φ125缸徑滑移頂梁液壓支架支柱
